....Es nervt total, dass solche Kleinigkeiten soviel zeit kosten. Muss jetzt noch die ganze Verkabelung machen. Warte auf die Stecker für die Fensterheberschalter.


Sorry war diesmal ein mini Beitrag.

Details halten immer auf, da steckt auch meist der Wurm drinn 😉
Und es macht nichts das der Beitrag so "mini" ist, dieses Projekt ist einfach super mit an zu sehen wie es wächst! 🥰👍

Ich bin schon auf die Farbwahl gespannt!

Kadett66

Kadett66

Dabei seit
28.07.2013
Beiträge
161
Punkte Reaktionen
108
Eine Sache die ich schon länger vor hatte habe ich soweit abgeschlossen.

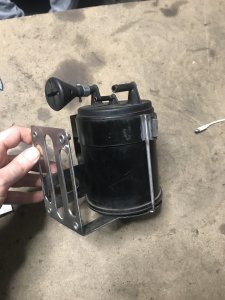

Die Halterung für den Aktivkohlefilter hatte ich schon fertig. Muss nurnoch gepulvert werden.


Montiert sieht es so aus.


Hatte vorher eine Schutzabdeckung aus Blech gebaut, die mir aber nicht gefallen hatte.

Also habe ich eine am Pc konstruiert.

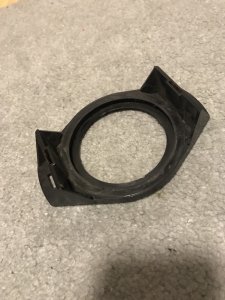

Fertig gedruckt sah es dann so aus.


Ist schön stabil geworden. Im Radhaus montiert fügt es sich für meinen geschmack schön ein.



Die Schrauben werden ich noch mit Senkkopfschrauben ersetzen. Außerdem gefallen mir die Schläuche die zum Aktivkohlefilter gehen von der führung her nicht. Wabbelt mir zu sehr lose rum.
Werde ein Teil zwischen Motor und Aktivkohlefilter aus Metallrohr biegen wenn ich es hinbekomme.
Material sollte die Tage ankommen.

Raven

Raven

Dabei seit
31.08.2006
Beiträge
1.722
Punkte Reaktionen
41
Ort
Ebenthal NÖ
Sieht echt top aus!
Ich find die Torxköpfe aber super, sehen originaler aus ☺️
aber wenn sie natürlich zu weit abstehen und die Gefahr des Streifens da ist, natürlich weg damit 👍

Kadett66

Kadett66

Dabei seit
28.07.2013
Beiträge
161
Punkte Reaktionen
108
Da der Aktivkohlefilter nun an seinem Platz ist und die Abdeckung soweit passt habe ich mich an die Anschlüsse gemacht.
Die Schläuche haben mir von der führung her nicht gefallen. Wollte es auch nicht einfach mit einem Kabelbinder irgendwo fest machen.

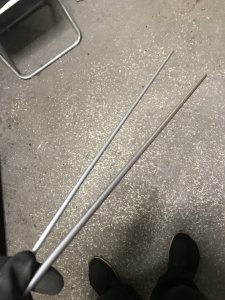

Deswegen habe ich mir Stahlrohre bestellt.

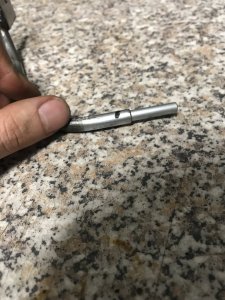

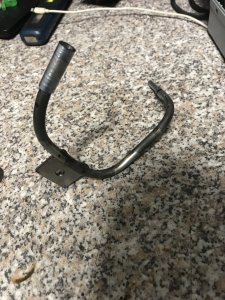

Habe eine Verbindungleitung gebogen und ein Blech angepunktet damit ich es verschrauben kann.

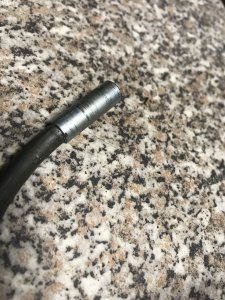

Da ich den Schlauch der zum Motor geht adaptieren musste von Ausgang Aktivkohlefilter 6mm auf 10mm Motor Taktventil, habe ich an die Enden die passenden rohre adaptiert.

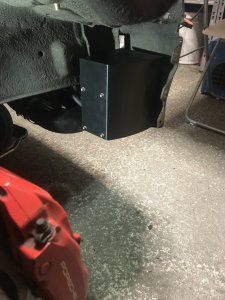

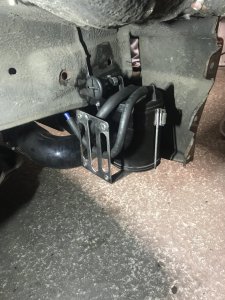

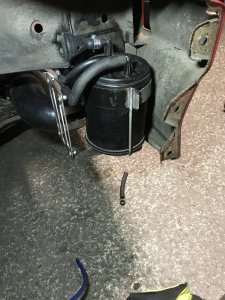

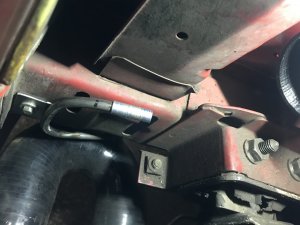

so sah es dann montiert aus.

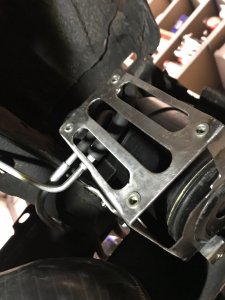

Im radhaus kann man das andere ende sehen.


werde dann die Tage noch wenn ich zeit habe die für die Leitung zum Tank ein rohr biegen.



werde dann die Tage noch wenn ich zeit habe die für die Leitung zum Tank ein rohr biegen.

Bullpac

Bullpac

Dabei seit
16.06.2013
Beiträge
187
Punkte Reaktionen
20
Ort
Berlin
Der Teufel steckt im Detail! Das sieht sehr vernünftig und zeitfressend aus.

Kadett66

Kadett66

Dabei seit
28.07.2013
Beiträge
161
Punkte Reaktionen
108

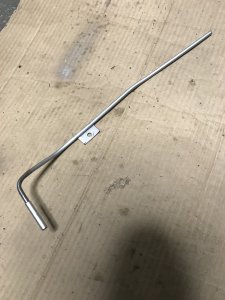

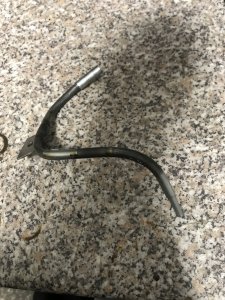

Da eine Leitung fertig war habe ich die zweite die zur Tankentlüftung geht fertig gemacht.
Hier musste ich es auch von 6mm auf 8mm adaptieren.

IMG_7563 2.jpeg

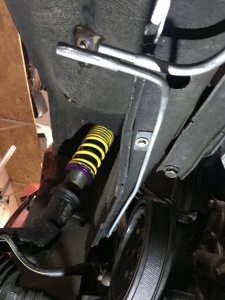

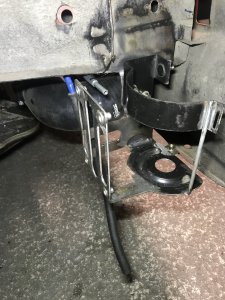

Am Fahrzeug montiert sah es dann so aus.
Habe das ganze eigentlich wegen dieser Leitung gemacht. Da die Riemenscheibe sonst sehr nah am Schlauch saß.
Die Metall Leitung ist Star und besser fürs Gewissen.

IMG_7566 2.jpeg

Sorry für die nicht so tollen Bilder. Auf dem Boden rumkriechen und fotos machen ist nicht so meins.

IMG_7569 2.jpeg

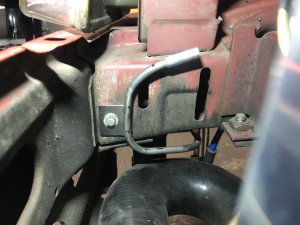

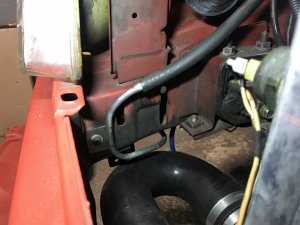

Im Motorraum habe ich den Schlauch vom Motor zum Aktivkohlefilter gekürzt und an das Rohr montiert.
Berührt jetzt nirgends und kann sich mit dem Motor bewegen.


Auch die schläuche am Aktivkohlefilter habe ich passend zurechtgeschnitten und montiert.

IMG_7567 2.jpeg

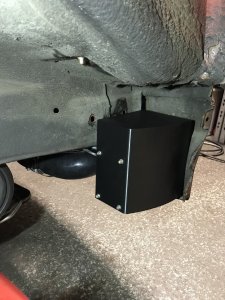

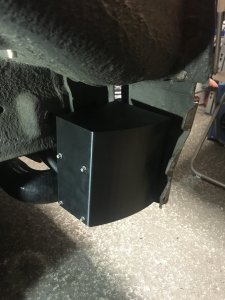

Dan kam die Abdeckung drauf.

IMG_7570 2.jpeg

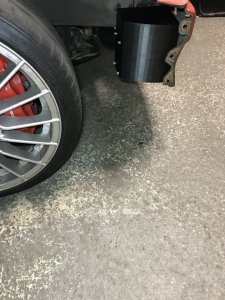

Zum reifen hin ist auch reichlich platz. Auch wenn man komplett einschlägt ist reichlich platz vorhanden.
Somit wäre das auch endlich fertig. Dann wundet man sich warum man nicht fertig wird. Für so eine kleinigkeit wochen brauchen.

IMG_7571 2.jpeg

Raven

Raven

Dabei seit
31.08.2006
Beiträge
1.722
Punkte Reaktionen
41
Ort
Ebenthal NÖ
Einfach geiles Zeug!

Ja da wundert es aber auch nicht warum es eine Arme an Ingenieuren und ein Haufen Zeit braucht ein komplett neues (Großserien-)Auto zu konstruieren.....

Das hält zwar sehr auf (kenne ich von den Luftführungen für den Kühler), aber man ist dann doch recht stolz wenn man es so schön hin bekommt 👍

B

Bauernjoerg

Dabei seit
31.10.2013
Beiträge
16
Punkte Reaktionen
2
Ort
Antioch
Die Druckerei is schon ne feine Sache.
Hab mir, nachdem das geklebte Alurohr am kurzen Ansaugweg nach Jahren den Geist aufgegeben hat, das Ganze auch schon neu gedruckt.
Für größere Teile aus ABS muss ich aber noch mein Druckergehäuse Optimieren.

Raven

Raven

Dabei seit
31.08.2006
Beiträge
1.722
Punkte Reaktionen
41
Ort
Ebenthal NÖ
Ach, so lange wir weiter mit so tollen Bildern versorgt werden, kanns ruhig noch eine Weile dauern bis fertig ist 🤣

Diese Detailverliebtheit braucht einfach seine Zeit. ☺️

Kadett66

Kadett66

Dabei seit
28.07.2013
Beiträge
161
Punkte Reaktionen
108
Da ich schon länger vorne andere Lautsprecher verbauen wollte hatte ich es mir schon vor paar Monaten mal Angeschaut.
Beim D Kadett sind die echt komisch aufgebaut, was eine Montage eines zubehör Lauchtsprechers etwas schwieriger macht.
Der Lautsprecher ansich ist ein Teil mit der Befestigung unterm Armaturenbrett. Also habe ich mir eine Original genommen.IMG_7600.jpeg

Diesen habe ich dann auseinander geflext um zu schauen ob ich einen anderen Lautsprecher daran verbauen kann.



Nach dem zerfelxen habe ich mir paar Gedanken gemacht. Ich hätte die neuen Lautsprecher auf die zerfelxten halter Kleben können. War mir dann doch etwas zu viel gepfusche.

Die meisten zubehör Lautsprecher haben Blechaugen womit sie festgeschraubt werden.
Habe mich hingesetzt und ein Adapter konstruiert womit ich die Lautsprecher plug&play verbauen kann.

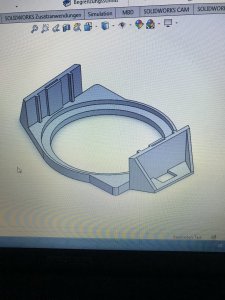

Hier mal das 3D modell.

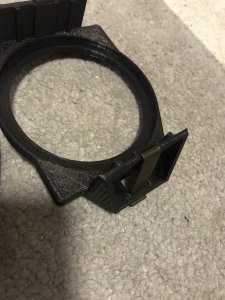

Auf dem Bild kann man sehen, dass Diagonal nasen dran sind. Sind auflageflächen für die Belchaugen an den Lautsprechern.

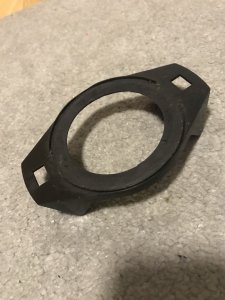

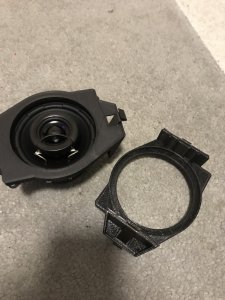

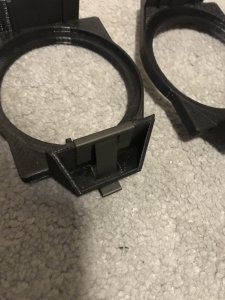

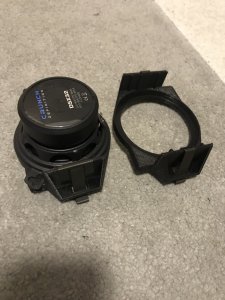

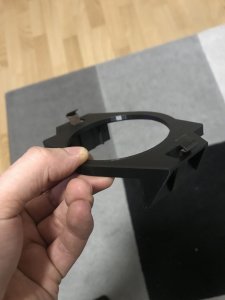

Nach dem Drucken sah es dann so aus. Als Vergleich. Links Original rechts der Adapter.


Zum montieren der Adapter müssen nur die befestigungsklammern vom Originalen auf den Adapter übernommen werden.

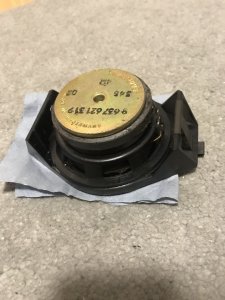

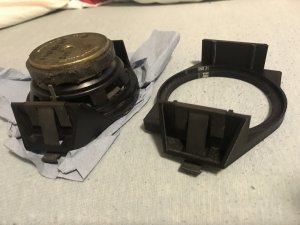

Aus meinem Kadett kamen zwei unterschiedliche Lautsprecher die sich durch die Blechklammern unterschieden haben .
Kennt sich da jemand aus. ist es Baujahrabhängig oder warum sind die anders ? Die funktion ist die selbe.

Variante 1


Variante 2

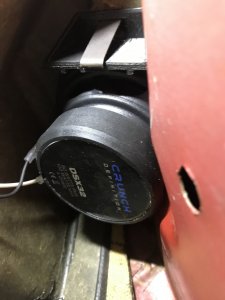

So sieht es dann mit dem zubehör Lautsprecher aus.



werde es die Tage verbauen und endlich mal verkabeln.
Habe es schon Testweise mal drin gehabt damit ich sicher gehen konnte, dass die auch passen. ist ziemlich eng.
Reiche aber noch einbaubilder nach.

Raven

Raven

Dabei seit
31.08.2006
Beiträge
1.722
Punkte Reaktionen
41
Ort
Ebenthal NÖ
Diese 3D Druck- Geschichte hebt das Tuning in eine völlig neue Ebene, einfach Geil 😘👍

Früher hättest den teueren Lautsprecher eben einfach angeklebt, oder irgendwie mit Lochband angeschraubt.
Oder ganz aufwändig eine GfK/Holz Halterung laminiert 🙈

B

Bauernjoerg

Dabei seit
31.10.2013
Beiträge
16
Punkte Reaktionen
2
Ort
Antioch
Diese 3D Druck- Geschichte hebt das Tuning in eine völlig neue Ebene, einfach Geil 😘👍

Früher hättest den teueren Lautsprecher eben einfach angeklebt, oder irgendwie mit Lochband angeschraubt.
Oder ganz aufwändig eine GfK/Holz Halterung laminiert 🙈
Gottseidank sind die Zeiten vorbei 😂

Die Druckerei ist halt echt Geil, bei viel Kleinzeug im Leben denkst garnicht mehr groß drüber nach sondern druckst halt einfach kurz was

Kadett66

Kadett66

Dabei seit
28.07.2013
Beiträge
161
Punkte Reaktionen
108

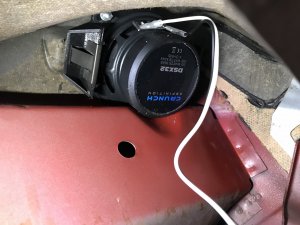

Hier mal die Versprochenen Einbaubilder der Lautsprecher vorne unter dem Armaturenbrett.

Die Lautsprecher passen grad noch so rein. Hätte lieber andere Lautsprecher genommen die etwas qualitativer sind aber die würden dann nicht passen denke ich. Waren die kleinsten vom Durchmesser unten am Korb die einigermaßen was taugen.

Werde wohl oder übel hinten noch welche verbauen müssen. Wollte es aber eher nicht machen. Bin zwar kein Musik fan aber Ab und zu vermisst man es schon.

Hier die einbau bilder.



Kadett66

Kadett66

Dabei seit
28.07.2013
Beiträge
161
Punkte Reaktionen
108
Ich habe etwas weiter gemacht. Auch wenn es eine kleine Spielerei ist. Da ich Elektrische Fensterheber eingebaut habe kam mir der Gedanke warum nicht gleich Elektrische Außenspiegel verbauen.
Da ich es optisch besser fand hatte ich schon Außenspiegel vom A Corsa verbaut gehabt.



Habe mir dann ein Satz Ascona C Außenspiegel gekauft und die Motoren in die Corsa spiegel gebaut.
Leider hab ich keine Fotos davon gemacht.
Werde versuchen mehr Bilder zu machen wenn ich die Beifahrerseite umbaue.


Habe es mal grob zum Testen angeschlossen. Funktioniert soweit alles wie es soll.

Nur den Schalter hatte ich mir etwas kleiner vorgestellt. ist schon ein Klopper das Teil.

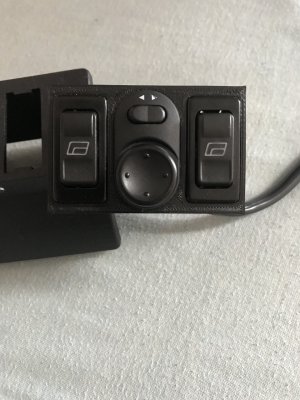

Hier mal ein Vergleichsbild mit dem Fensterheber Schaltern im Gehäuse was ich gedruckt hatte.


Optisch gefällt es mir schon sehr. Altes design.
Werde es mal versuchen zwischen die Fensterheber Schalter zu packen.
Dafür muss ich die Blende umkonstruieren. Ein versuch ist es wert.

Der Nemo

Der Nemo

Dabei seit
08.03.2006
Beiträge
1.843
Punkte Reaktionen
5
Ort
Nähe Dortmund
Kannst du da nicht evtl. den aus nem Cali oder Vectra A verwenden? Sieht so aus, als wenn der etwas kleiner wäre, aber der ist halt auch abgerundet und nicht so eckig, ob das dann aber zu den eckigen Fensterheberschaltern passt?
Vom Spiegelumbau Bilder zu machen wäre echt nice, würd mich interessieren, da ich auch nen A-Corsa fahre!

Kadett66

Kadett66

Dabei seit
28.07.2013
Beiträge
161
Punkte Reaktionen
108
Habe mich jetzt für einen Astra f schalter für die Seitenspiegel entschieden.

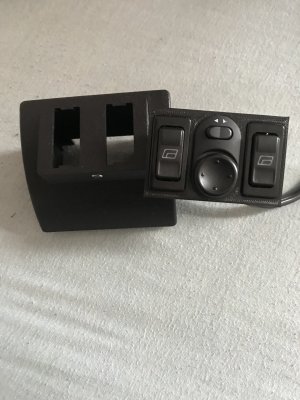

Um zu gucken wie es aussieht habe ich mal auf die schnelle eine Blende gedruckt.

Bin mit der Positionierung recht zufrieden. Nur gefällt mir die form der Fensterheber schalter nicht mehr.

Was meint ihr ?

Werde es wenn ich die Tage zeit habe es in die Blende reinkonstruieren.



B

Bauernjoerg

Dabei seit
31.10.2013
Beiträge
16
Punkte Reaktionen
2
Ort
Antioch
Sieht gut aus!
Wie groß ist den das Ganze? Länge/Breite/Höhe?
Ich hab das Ganze bei mir auch in die Mittelkonsole verlegt, bin mit der von mir aktuell gewählten Corsa D Einheit aber noch nicht so zufrieden.
